基于直播星的卫视高清频道异地播出安全性实践

导语:现阶段国干网目前进出上海的光缆在短时间内还无法完成第三条路由建设,因此安全播出存在着较大的隐患。针对这个情况,建设一套完整实用的卫视高清频道异地播出安全应急系统,完善应急流程显得十分重要。

  引言

  浙江广播电视集团旗下的浙江卫视高清频道是在浙江广联有线电视传输中心经过AVS+编码后,通过国家广播电视干线网传送到上海文化广播影视传媒集团(SMG)技术运营中心总控机房,最终在上海广播电视卫星地球站上星播出。国家广播电视干线网在上海站点共有两个方向的进出路由,在极端情况下,如果国干网上海站点发生双侧光缆中断,将会造成国干网上海站点脱管成为孤岛,致使上海文化广播影视传媒集团(SMG)技术运营中心总控机房无法正常接收国干网浙江卫视高清频道的主备路光缆信号,上海广播电视卫星地球站只能依靠垫片替播。现阶段国干网目前进出上海的光缆在短时间内还无法完成第三条路由建设,因此安全播出存在着较大的隐患。针对这个情况,建设一套完整实用的卫视高清频道异地播出安全应急系统,完善应急流程显得十分重要。

  信号传输及系统架构

  在现有系统中,浙江广电集团广播电视播出中心负责将浙江卫视高清频道主备HDSDI信号通过高清光端机送至浙江广联有线电视传输中心运行部机房,运行部机房对主备路信号进行AVS+编码后分别输出两对主备TS信号,其中一对主、备路TS信号经DS3〖HJ1.7mm〗适配器通过国干SDH环网传送至上海广播电视卫星地球站上星,另一对主备路TS信号通过国干网送至北京卫星直播星平台,作为浙江卫视高清频道在中星9号的信号源。

  上海文广集团(SMG)技术运营中心总控机房通过国干网接收浙江卫视高清频道主备路光缆信号后,对浙江卫视高清频道主备路信号进行加密,此外再由主路的TS流二选一开关输出一路未加密的清流信号,三路信号利用光端机通过3条不同光缆路由传到上海广播电视卫星地球站,地球站通过光端机接收来自技术运营中心总控机房的三路信号后,〖JP3〗接入主、备路调制器,在加扰信源故障时,可通过调制器手动切换至清流信号进行紧急播出。上海广播电视卫星地球站还录制了浙江卫视高清频道的应急垫片,当来自技术运营中心总控机房三路信号均中断的情况下用于垫片应急播出。

  卫视高清频道卫星传输应急方案的三种考虑

  基于中星9号直播星的异地播出应急方案

  通过对现有系统及传输路由的分析,浙江广联有线电视传输中心运行部机房通过国干网送到上海技术运营中心总控机房的主备两路光缆信号与通过国干网送到北京卫星直播星平台信号由相同的编码器输出,在信源上是完全一致的。当国干网上海站点发生双侧光缆中断导致无法接收主备路光缆信号时,对通过国干网上传至北京卫星直播平台的主备路直播星信号不会产生任何影响。由于上海技术运营中心总控负责信号的加密,因此可以将浙江卫视高清频道的直播星信号作为上海总控加密前的第三路应急信源,这样对上海技术运营中心总控和上海卫星地球站现有系统的影响最小。如图1所示。

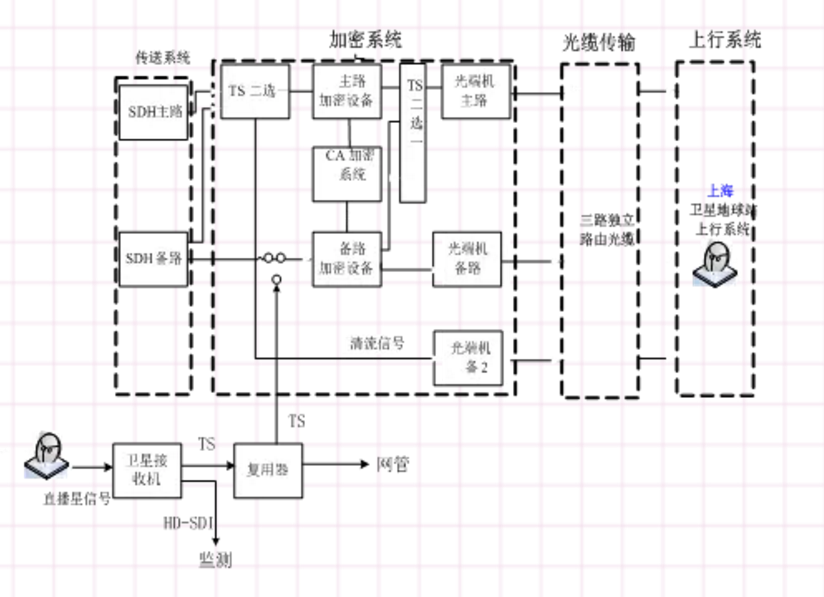

图1 直播星异地播出应急方案

  为了不对上海技术运营中心总控现有加密系统产生较大影响,上海技术运营中心总控机房可在备路加密设备之前增加跳线,在接收直播星信号后先通过复用器将直播星信号参数恢复成国干网光缆信源参数,然后将其接入备路系统跳线架,在应急时可通过跳线接入备用加密系统实现应急播出。复用器品牌选择上海技术运营中心总控机房现有系统品牌,可将复用器接入机房网管系统管理,同时上海技术运营中心总控机房对卫星接收机的HD-SDI输出信号进行监测,以确保应急时信号能正常使用。

  浙江国际影视中心卫星上行系统应急方案

  除直播星应急方案外,还可考虑由浙江国际影视中心卫星上行系统应急的备份方案。该方案需将浙江国际影视中心分控机房的一套卫星IP传输系统调整为具有高清卫星上行功能的异地备份上行系统。

  系统应急用的浙江卫视高清频道AVS+编码TS信源由位于浙江广电集团大院的广联有线电视传输中心提供,广联有线电视传输中心将信号接入中心机房内的浙江国际影视中心IP总控传输调度系统,通过广电集团大院和浙江国际影视中心之间的过钱塘江的光缆将信号送到浙江国际影视中心主楼4楼总控传输机房,并接入卫星上行系统。浙江广电集团需提前与上海文广集团沟通确定应急时租用的卫星及各项技术参数,待系统完成调试后需联合浙江广电集团相关技术部门、上海文广集团相关技术部门进行信号传输、卫星上行、下行接收、应急切换、监控等全链路测试及演练。鉴于系统的使用概率不高,平时可关机,但系统所有的线路连接需保持长通状态。应急时由接到应急指令的技术人员将系统设备开机,并立即租用卫星临时通道,通知上海广播电视卫星地球站接收卫星信号,上海卫星地球站将接收机输出的TS流信号接入信源应急系统,经跳线接入浙江卫视高清频道TS光缆备2通路(清流通道)分配器,实现应急播出。浙江国际影视中心总控传输机房、上海卫星地站分别对卫星信号进行监测,确保应急安全。如图2所示。

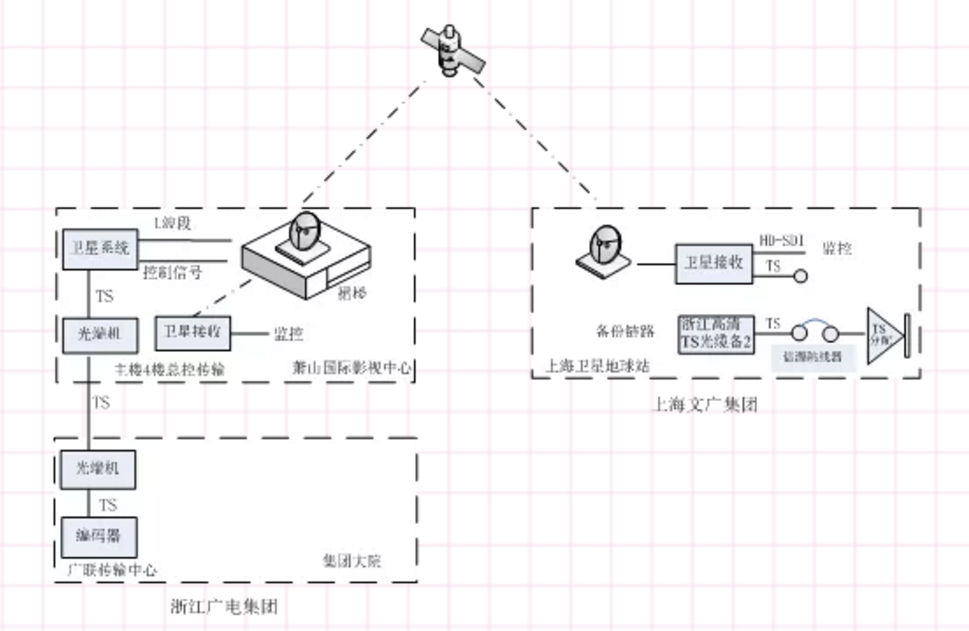

图2 浙江国际影视中心卫星上行系统应急方案

  高清卫星车应急方案

  在国干网上海站点发生双侧光缆线路中断时,为确保浙江卫视高清频道信号的安全播出,还可以由浙江广电集团、上海文广集团卫星地球站共同执行卫星车应急方案,作为应急备份方案。

  在应急时,由浙江广电集团调配高清卫星车开至浙江广电集团大院开阔地,浙江广联有线电视传输中心负责向高清卫星车提供编码器输出的TS流信号及卫星车电源,卫星车〖JP+1〗负责临时卫星通道租用及上行参数设定,在接收TS流信号后与上海卫星地球站沟通确认技术参数,通过高清卫星车直接发送浙江卫视高清频道应急信号至临时租用的卫星通道,上海卫星地球站通过卫星接收机接收信号,输出的TS流信号接入信源应急系统,经跳线接入浙江高清TS光缆备2通路(清流通道)分配器,实现应急播出。上海卫星地球站对卫星接收机的HD-SDI输出信号进行监测,确保应急时信号能正常使用。如图3所示。

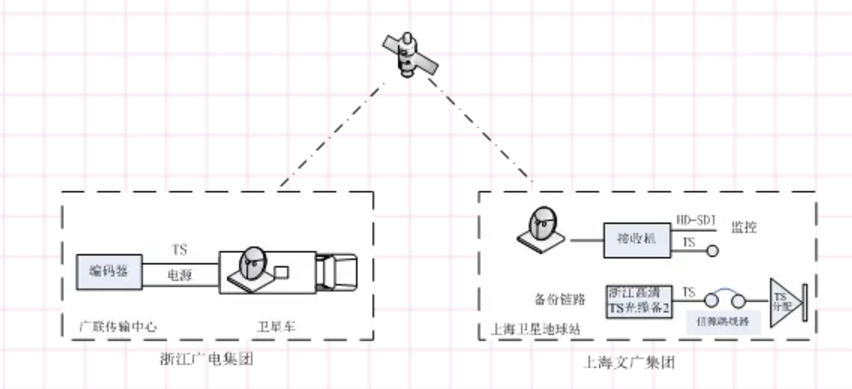

图3 卫星车应急方案

  三种应急方案对比基于直播星的异地播出应急方案

  该应急方案的优势十分明显,操作简单,只需上海文广集团(SMG)技术运营中心总控机房将中星9号直播星信号通过跳线跳入备路系统播出通道即可完成应急操作,应急反应迅速,一次性投入设备的成本较低;缺点是每年均需产生少量的运维费用。

  卫星上行系统应急方案

  该方案的优点是可充分发挥浙江广电集团已有系统的作用,系统只需部分调整,不需要较大投入。缺点是应急过程相对复杂,需要租用临时卫星通道,整个应急过程需要浙江广电集团、上海文广集团的技术人员共同配合完成,完成应急预计至少需要半小时以上,时间较长,可操作性不强。

  卫星车应急方案

  该方案的优点是无需较大投入,缺点是平时高清卫星车不停放在浙江广电集团大院内,故障发生时高清卫星车的到位时间存在着很大的不确定性,且卫星车到位后还需租用卫星通道,整个应急过程需要浙江广电集团、上海文广集团多部门技术人员的共同配合完成,应急时间将会很长,应急效果不佳。

  总结

  综上所述,我们对三种应急方案进行比对分析之后发现,第一种基于中星9号直播星的异地播出应急系统应急响应速度最快,操作流程最为便捷,应急效率最高。浙江卫视高清频道基于直播星的异地播出应急系统2017年6月完成建设,为了检验浙江卫视高清频道节目在国干网上海站点光缆发生双断时应急系统能否正常对外播出,浙江广电集团联合上海文广集团在2017年7月进行应急备播系统在播出、传输及上行/下行环节的全链路联调测试,测试结果表明利用直播星的异地播出应急方案应急响应最快,流程最为便捷,达到了理想的应急效果,为浙江卫视高清频道的安全播出提供了更可靠的保障。
